الميزات والتطبيقات المتقدمة لمحامل لوحة الإمالة

باعتبارها محامل تدفق السوائل، توفر المحامل ذات الوسادة المائلة بشكل أساسي أحمالًا شعاعية ويمكن أن تتحمل تأثيرًا كبيرًا وأحمالًا غير متوازنة. عادةً، مع وجود أكثر من ثلاث وسادات موزعة بالتساوي على القاعدة، غالبًا ما يتم تصميم محامل لوحة الإمالة بعدد فردي من الفوط. حتى لو كان اتجاه التحميل متنوعًا، يمكن لمركز الوسادة أو بين اثنتين أن يكونا متجاورين. يتم ضبط موضع نقطة دعم الوسادة وفقًا للحمل واتجاه الدوران. عند محاذاتها مع مركز الوسادة، تسمح المحامل بالتدوير ثنائي الاتجاه، ولكن بسعة أقل من المحامل أحادية الاتجاه. تحدث الأحمال الأعلى عندما يكون عرض اللوحة قريبًا من قطر العمود.

تتميز محامل المجلات ذات الوسادة المائلة بأنها ذاتية التصرف في عائلة محامل الأفلام السائلة. على عكس المحامل الأخرى، تتميز المحامل ذات الوسادة المائلة بالعديد من الوسادات الفردية (عادةً أربع أو خمس)، كل منها حرة في التأرجح حول المحور. تتكيف حركة إمالة هذه الوسادات ديناميكيًا مع سرعة الدوار والحمل الشعاعي، مما يؤدي إلى تحسين إسفين الزيت عند كل وسادة تحت الحمل. تضمن قابلية الضبط المتأصلة الاستقرار والاعتمادية، مما يجعل محامل لوحة الإمالة مناسبة تمامًا للتطبيقات عالية السرعة مثل توربينات البخار والغاز والمياه والمولدات في توليد الطاقة.

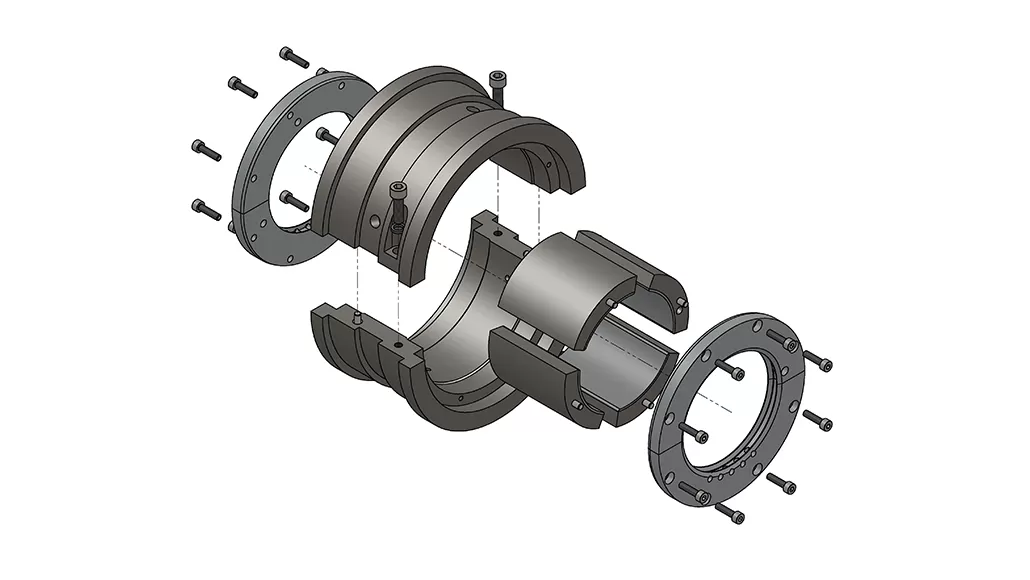

تحتوي كل محامل مجلة لوحة إمالة على مجموعة من الوسادات الموجودة في حلقة حامل أو التجنيب. تميل هذه الوسادات بشكل مستقل لإنشاء طبقة هيدروديناميكية تدعم الدوار. يقوم التصميم بتوزيع الحمل بالتساوي عبر الوسادات ويستوعب أي اختلال في المحاذاة بين المحمل والياقة. ومع ذلك، على الرغم من وجود بعض المزايا، إلا أن محامل لوحة الإمالة معقدة ومكلفة الإنتاج، وتتطلب عمليات تصميم دقيقة لتحقيق أداء جليدي وطول العمر.
